ホットプレス(ブロックヒーター式)



ブロックヒーター式ホットプレス、真空・大気・不活性雰囲気にてご使用可能、上下のブロック板の温度を高温加熱します。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置

真空・大気・不活性の雰囲気で使用可能
上下ブロック板を高温でプレス成形可能

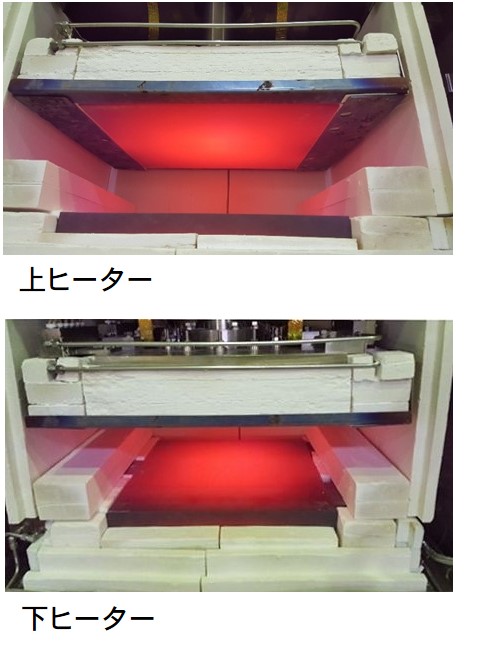

実際使われてるブロックヒーター。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置









BHP-series

概要

本ホットプレス装置は真空・大気・不活性雰囲気の3通りの雰囲気にてご使用可能ですので幅広い材料の生産や研究開発に適した装置になります。上下のブロック板に高温カートリッジヒーターを内蔵し、ブロック板の温度を高温(表面温度1050℃)に加熱します。 各種プレス焼結や拡散接合、金型熱間成形など多様な目的にご使用可能な装置になります。

特長

  • 真空・大気・不活性の3通りの雰囲気にて使用可能
  • 上下ブロック板を高温(表面温度1050℃)に加熱
  • 10~500kNまでの圧力プレス
  • 各種プレス焼結、異種金属接合、拡散接合、金型熱間成形など

ブロックヒーター

本ブロックヒーター(BH-1100)は上下のブロック板に高温カートリッジヒーターを内蔵し、ブロック板の温度を高温(表面温度1050℃)に加熱します。 シミュレーションにより、ご希望の温度帯や均熱範囲、目的に応じた最適なヒーター設計やヒーター配置を考慮したブロックヒーターのご提案をさせて頂きます。 各ヒーターの温度制御により、ご希望の温度分布を設けることも可能になります。 真空・大気・不活性雰囲気の3通りの雰囲気にてご使用可能になります。

ブロック板を上下に設けることで加熱した状態でプレス成形も可能です。 10~500kNまでの圧力プレスも使用可能です。 各種プレス焼結や異種金属接合、拡散接合、金型熱間成形などにご使用可能となります。



  • 高温カートリッジヒーター(単体と18本)。ブロックヒーター ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置

             高温カートリッジヒーター(単体)        上ブロックヒーター(ヒーター18本内蔵型)





 シミュレーションにより、ご希望を考慮したブロックヒーターのご提案をさせて頂きます。

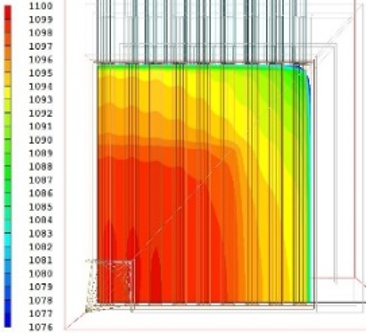

  • シミュレーションにより、ご希望のブロックヒーターを提案  ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置 シミュレーションの例。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置
  • ブロックヒーター・プレスの図。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置 均熱±10℃、ブロックサイズ□600mmに対して□400mmの範囲。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置

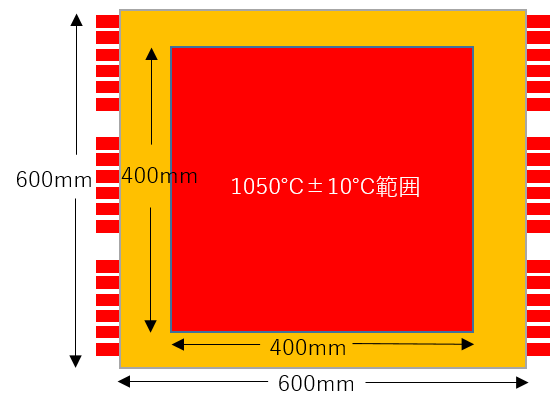

                                                                       ブロックヒーター均熱範囲





※本ブロックヒーターに使用しております高温カートリッジヒーターは三洋熱工業㈱殿製を使用しております。

仕様

加熱方式 ブロックヒーター
加熱温度

最高1100℃(ブロック表面温度1050℃)

プレス圧力  10~500kN
均熱

±10℃(ブロックサイズ□600mmに対して□400mmの範囲)

雰囲気 真空・大気・不活性ガス雰囲気
真空排気装置

油回転ポンプ、メカニカルブースターポンプ

到達真空度 最高10-1 Pa台(空炉、常温)
制御盤

タッチパネル、シーケンサー制御(加熱、雰囲気、圧力)
