実験装置リスト

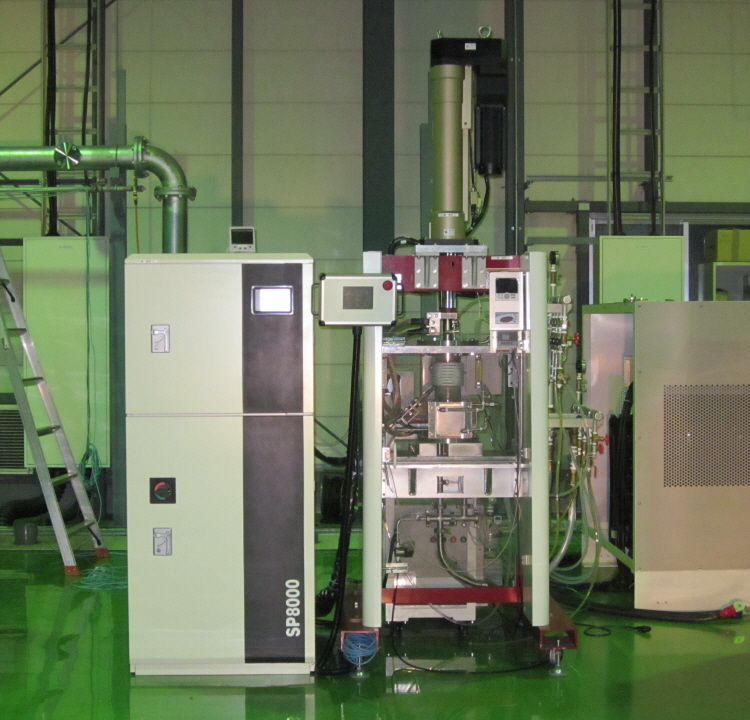

バッチ式ハイブリッド型焼結装置

バッチ式ハイブリッド型焼結装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置







 主仕様


 高周波電源  10kW, 約13kHz
 パルス電源  電流 8000A
 加熱温度  1500℃
 焼結サイズ  Φ20(100MPa)
 サーボプレス

 最大推力50kN(連続50kN)

 雰囲気  真空or不活性ガス雰囲気

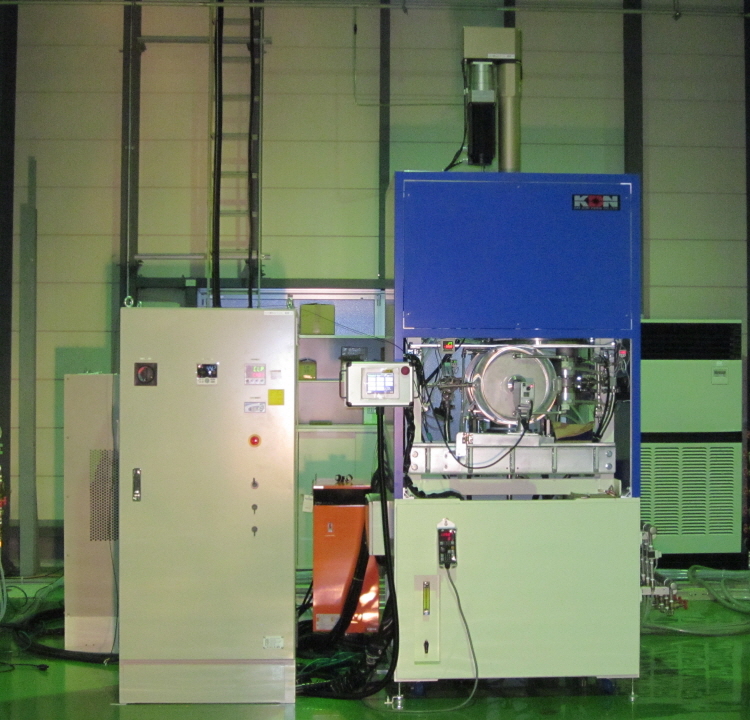

連続式ハイブリッド型焼結装置











バッチ式ハイブリッド型焼結装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置







  主仕様


 高周波電源  20kW, 約12.5kHz
 パルス電源  2000A
 加熱温度  2500℃
 処理数  8連続
 焼結サイズ  IDΦ50(25MPa)、IDΦ20(100MPa)
 サーボプレス

 最大推力50kN

 雰囲気  真空or不活性ガス雰囲気




ハイブリッド型焼結装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 高周波電源  40kW、約7kHz
 パルス電源

 6000A

 加熱温度

 2000℃

 処理数

 1回

 焼結サイズ

 IDΦ50(100MPa)

 サーボプレス

 最大推力200kN

 雰囲気  真空or不活性ガス雰囲気








3ゾーンVGF炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 加熱源  金属ヒーター、3ゾーン
 加熱温度

 1000℃

 温度測定方式

 K熱電対

 雰囲気

 不活性ガス雰囲気or大気

 ルツボ

 石英、Φ160×500H(外寸)

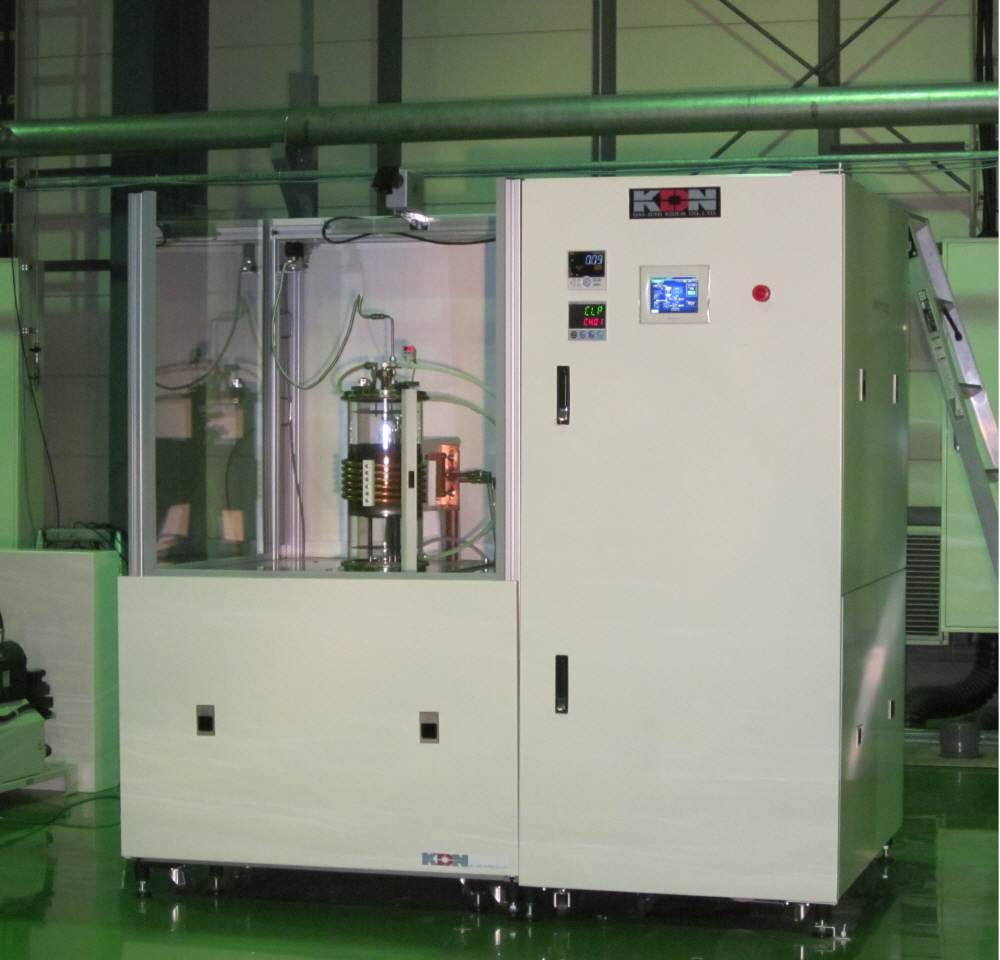

超高温加熱炉(熱処理炉)





超高温加熱炉(熱処理炉) ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置



 主仕様


 高周波電源  20kW、約10kHz
 最高温度  3500℃
 昇温レート

 3000℃迄200℃/min(平均)

 温度測定方式  2色放射温度計
 雰囲気  真空or不活性ガス雰囲気
 ルツボ  カーボン、Φ50×50H(内寸)

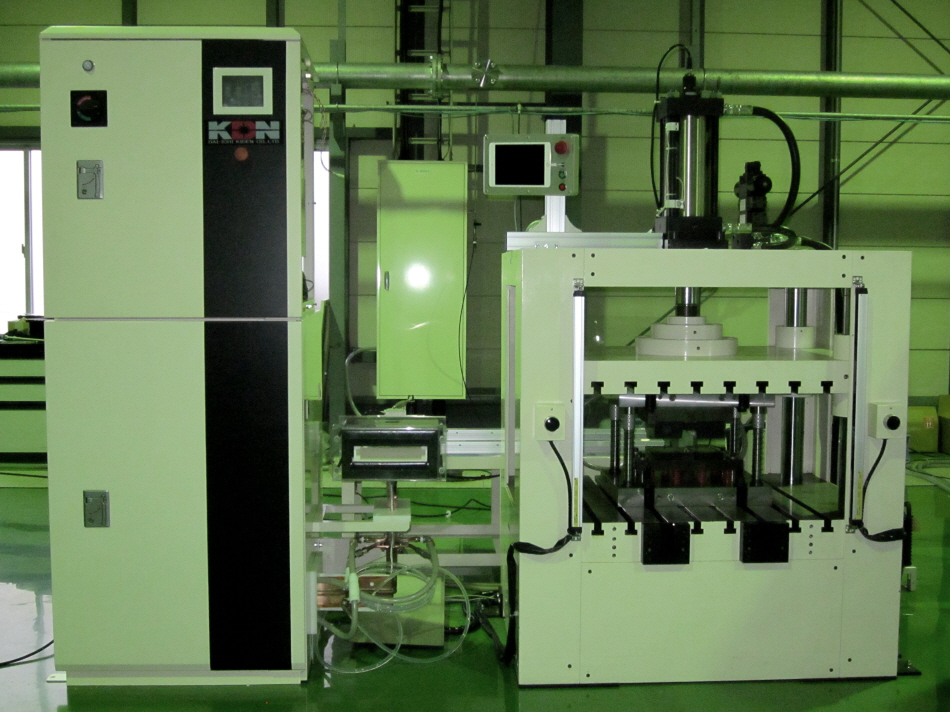

ホットスタンピング装置(熱処理炉)











ホットスタンピング装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置



主仕様


 高周波電源

 30kW、30~250kHz、SiC-FET使用

 加熱温度

 最高1000℃(材料により異なります)

 プレス機

 油圧式200kN、距離250㎜、ダイハイト500㎜

 金型寸法

 600㎜×500㎜

 搬送機構

 電動アクチュエーター
     X軸 搬送速度 最大1100㎜/sec、移動距離500㎜

     Y軸 搬送速度 最大500㎜/sec、移動距離500㎜

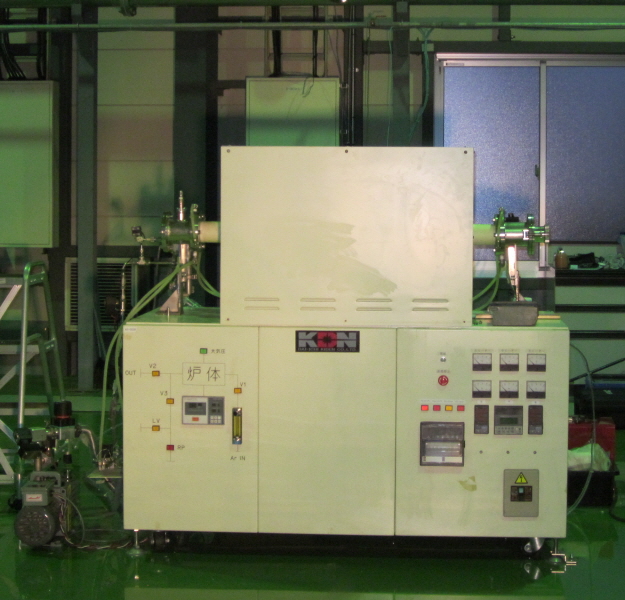

横型ゾーン加熱炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置







 主仕様


 加熱源  金属ヒーター
 加熱温度

 1100℃(雰囲気700℃)

 温度測定方式

 R熱電対

 雰囲気

 真空or不活性ガス雰囲気

 ヒータ駆動部

 0.1~300㎜/min

 炉心管

 IDΦ50×1200L







横型管状炉(熱処理炉)

横型管状炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置









 主仕様


 加熱源  金属ヒーター、3ゾーン
 中ヒータ制御(両端はバイアス)
 加熱温度

 1400℃

 温度測定方式

 B熱電対

 炉心管

 IDΦ65×1200L, アルミナ緻密質









ワイヤー加熱装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置







 主仕様


 高周波電源  30kW, 約20kHz
 加熱温度

 400℃

 加熱コイル

 IDΦ25×360L、 IDΦ85×360L









大気焼成炉(熱処理炉)

大気焼成炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置









 主仕様


 加熱源  金属ヒーター
 加熱温度   950℃
 温度測定方式  B熱電対
 炉内寸法  □1100×1000H
 雰囲気

 大気

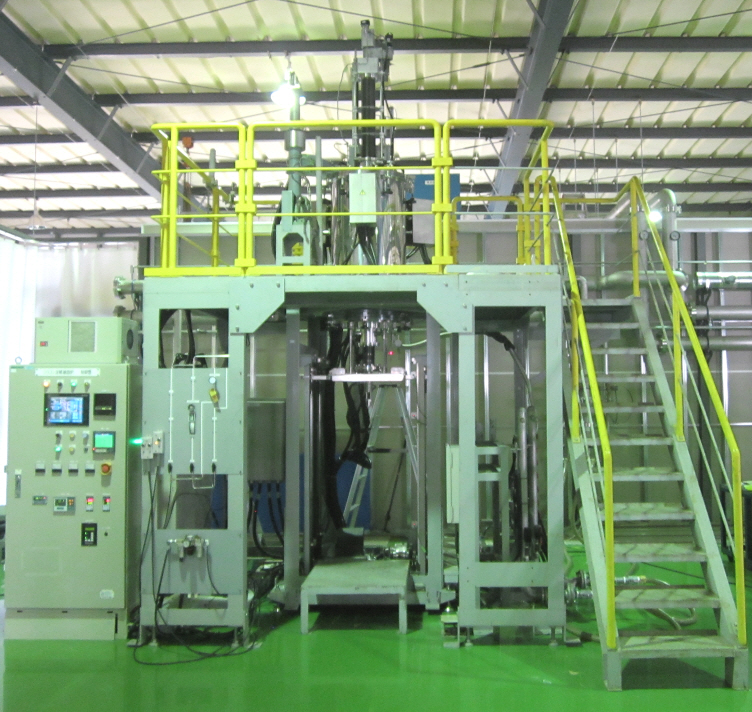

高温溶解炉(熱処理炉)

高温溶解炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 加熱源  カーボンヒータ, 2ゾーン(独立制御)
 加熱温度  2200℃
 温度測定方式  2色放射温度計
 雰囲気

 真空or不活性ガス雰囲気

 上軸駆動

 昇降機構,  回転機構 0.1~10.0rpm

 低速0.1~5.0㎜/hr, 高速 2.0~200㎜/min

 ルツボ  Φ270×280H(外寸)






MSG-30(1台)



高温溶解炉 熱処理炉 高温炉 真空炉 金属加熱 溶解炉





















MSG-100(2台)

ブリッジマン装置

ブリッジマン装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 加熱源  カーボンヒーター
 加熱温度     1700℃
 温度測定方式   B熱電対
 雰囲気  高真空or不活性ガス雰囲気
 ルツボ

 □220×220H

 ルツボ駆動部

 低速 1~100㎜/hr, 高速 6~600㎜/min,

 ストローク280㎜









4ゾーンブリッジマン装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置









 主仕様


 加熱源  金属ヒーター、4ゾーン
 加熱温度

 900℃

 温度測定方式

 K熱電対

 雰囲気

 大気雰囲気

 ルツボ

 石英、Φ160×500H(外寸)

 ルツボ駆動部

 低速0.1~10㎜/hr、高速2~200㎜/min

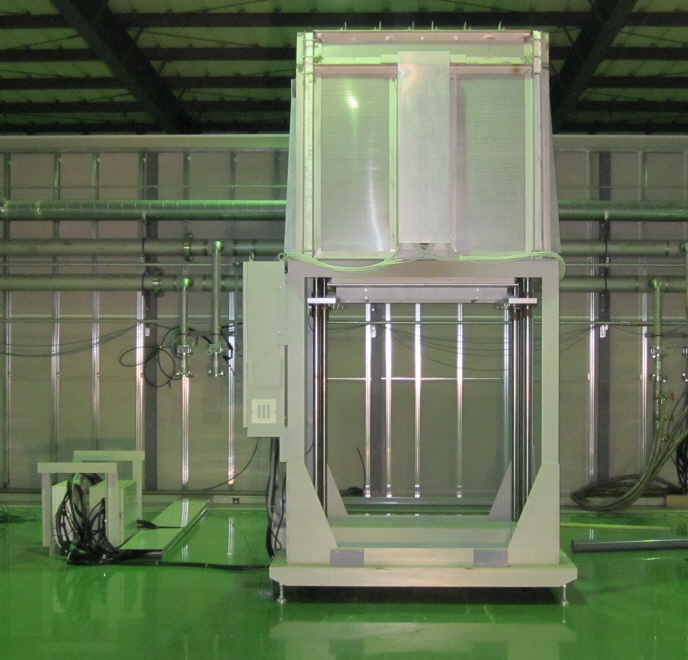

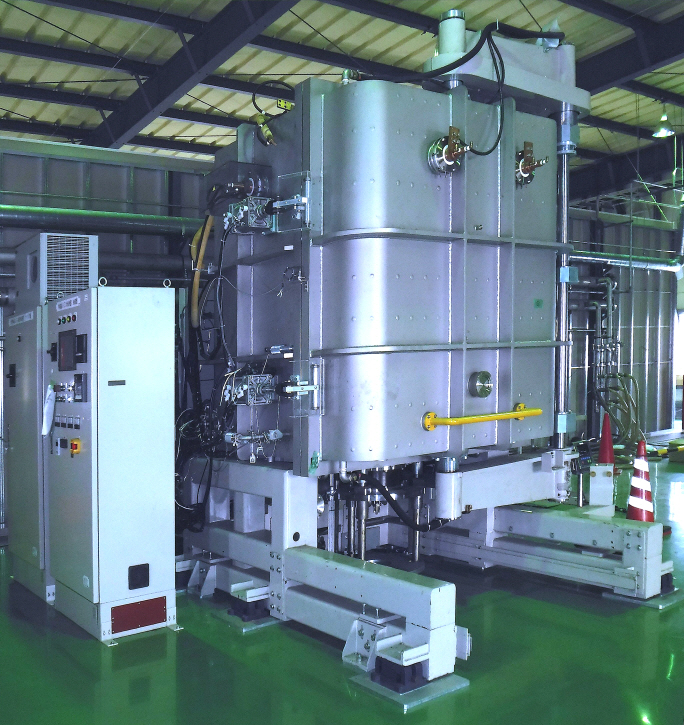

大型一方向凝固炉(熱処理炉)

大型一方向凝固炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 加熱源  カーボンヒータ
 最高温度  1650℃
 温度測定方式

 B熱電対

 圧力制御

 65~95kPa

 雰囲気  真空or不活性ガス雰囲気

 ルツボ寸法

 □1000×400H

 ルツボ駆動部

 0.1~5 or 2~200㎜/min、距離220㎜









高周波加熱炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 高周波電源  30kW、約20kHz
 加熱温度

 1900℃

 温度測定方式

 2色放射温度計

 雰囲気

 不活性ガス雰囲気

 ルツボ

 Φ50x50H(外寸)

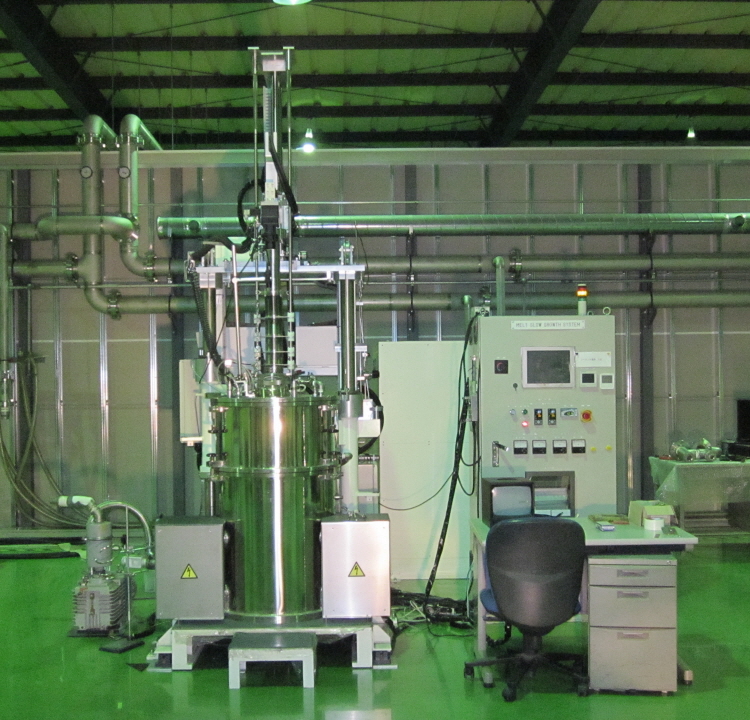

1インチCZ炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 高周波電源  40kW、約11kHz
 加熱温度

 2000℃

 S/L軸昇降

 0.2~20㎜/min

 S/R軸回転

 0.6~60rpm

 雰囲気

 真空or不活性ガス雰囲気

 ルツボ

 Ir、φ60×60H(外寸)

 ロードセル

 3kg、分解能1/100,000











真空加熱炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 高周波電源  50kW、約7kHz
 加熱温度

 2700℃

 温度測定方式

 2色放射温度計

 本体構成  2重石英管水冷チャンバー
 真空機器  ロータリーポンプ+ターボ分子ポンプ
 圧力制御(Ar)  制御範囲1~100torr±1torr
 ルツボ

 カーボン、Φ180×220H(外寸)

 ルツボ駆動部

 回転0.1~10 rpm(CW)













真空管高周波電源

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置

















 主仕様


 出力  0~40kW(200kHz), 0~20kW(400kHz)
 周波数

 約200kHz or 約400kHz
