実験装置リスト

超高温加熱炉(熱処理炉)





超高温加熱炉(熱処理炉) ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置



 主仕様


 電源  高周波誘導電源、20kW、10kHz
 最高温度  3500℃
 昇温レート

 3000℃迄200℃/min

 温度測定方式  2色放射温度計
 雰囲気  真空or不活性ガス雰囲気
 ルツボ  カーボンルツボ、OD70×ID50×48H








大型一方向凝固炉(熱処理炉)

大型一方向凝固炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 加熱源  カーボンヒータ、圧力制御
 最高温度  1650℃
 温度測定方式

 2色放射温度計

 圧力制御

 65~95kPa

 雰囲気  真空or不活性ガス雰囲気

 ルツボ寸法

 □1000×400H

 ルツボ駆動部

 低速0.1~5㎜/min、高速2~200 ㎜/min、

 移動距離220㎜









バッチ式ハイブリッド型焼結装置

バッチ式ハイブリッド型焼結装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 高周波電源  10kW, 13kHz
 パルス電源  電流 8000A, 電圧 7V
 加熱温度  1500℃
 焼結サイズ  Φ20(100MPa)
 サーボプレス

 最大推力 50kN(連続50KN)

 荷重速度 0.12~53㎜/sec

 雰囲気  真空or不活性ガス雰囲気








連続式ハイブリッド型焼結装置











バッチ式ハイブリッド型焼結装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置



 主仕様


 加熱方式  高周波誘導加熱 + パルス通電加熱
 加熱温度  2500℃
 昇温レート  400℃/min
 チャンバー

 加熱チャンバー + 連続チャンバー

 雰囲気

 真空置換後不活性ガス雰囲気

 加圧方式

 電動サーボプレス(50KN)

 温度測定

 Current 2000A, voltage 15V,

 オプション仕様

 1x10-4Pa台の高真空

 油圧プレス(圧力制御)





横型管状炉(熱処理炉)

横型管状炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置









 主仕様


 加熱温度  1300℃
 加熱源

 金属ヒーター、3ゾーン
 中ヒータ制御(両端はバイアス)

 炉芯管

 内径Φ55×700L, アルミナ緻密質

 雰囲気

 真空or不活性ガス雰囲気









高温溶解炉(熱処理炉)

高温溶解炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置

 主仕様


 加熱源  カーボンヒータ, 2ゾーン(独立制御)
 加熱温度  最高2200℃
 雰囲気

 真空or不活性ガス雰囲気

 ルツボ寸法  Φ270×280H
 上軸駆動

 昇降機構,  回転機構 0.1~10.0rpm

 低速0.1~5.0㎜/hr,

 高速 2.0~200㎜/min

 上軸  約150Kgを吊るすことが可能(ロードセル付き)






MSG-30(1台)



高温溶解炉 熱処理炉 高温炉 真空炉 金属加熱 溶解炉





















MSG-100(2台)

大気焼成炉(熱処理炉)

大気焼成炉 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 加熱源  金属ヒーター
 加熱温度   950℃
 炉内寸法  □1100×1000H
 雰囲気

 大気

 駆動部

 床昇降機構









ブリッジマン装置

ブリッジマン装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置







 主仕様


 加熱源  カーボンヒーター
 加熱温度     1700℃
 雰囲気  高真空or不活性ガス雰囲気
 ルツボ寸法

 □245㎜×□220㎜×220H

 ルツボ駆動

 低速 1~100㎜/hr, 高速 6~600㎜/min,

 ストローク 280㎜

 攪拌機構

 攪拌軸 10~100rpm, ストローク 350㎜









ホットスタンピング装置(熱処理炉)

























ホットスタンピング装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置



 主仕様


 高周波電源

 30kW、30~250kHz、SiC-FET使用

 加熱温度

 最高1000℃(材料により異なります)

 プレス機

 油圧式20ton(スーパーユニット使用)、

 距離250㎜、ダイハイト500㎜

 金型寸法

 600㎜×500㎜

 搬送機構

 電動アクチュエーター
 X軸 搬送速度 最大1100㎜/sec、

       移動距離500㎜
 Y軸 搬送速度 最大500㎜/sec、

       移動距離500㎜
 ワーククランプ

   搬送速度 最大100㎜/sec、

       移動距離14㎜

























ワイヤー加熱装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





 主仕様


 高周波誘導電源  最大出力30kW, 周波数20kHz
 加熱温度

 400℃

 加熱部

 IDΦ25・Φ85×360L

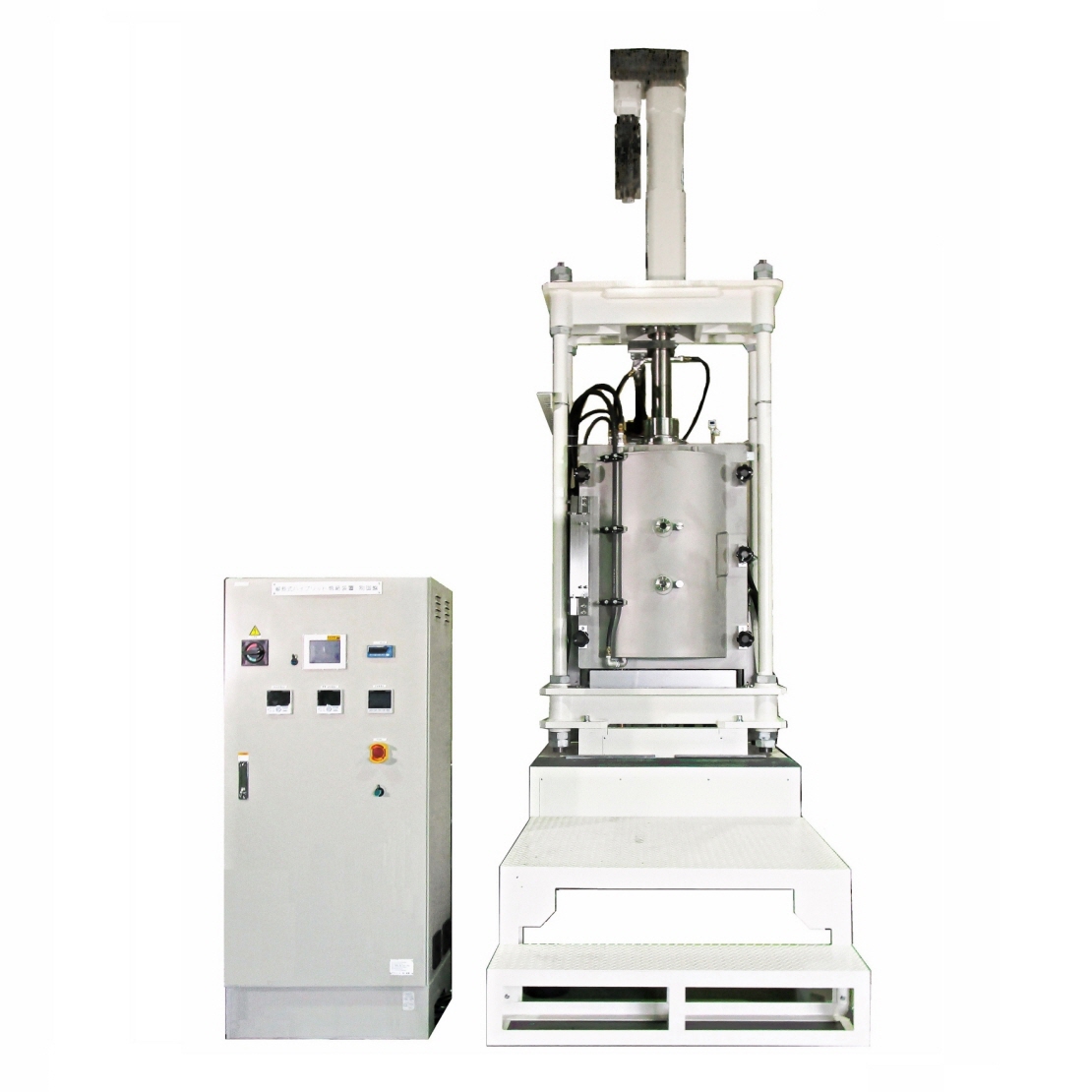

ハイブリッド焼結装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置













 主仕様


 高周波誘導電源  最大出力40kW、周波数7kHz
 パルス電源

 6000A

 加熱温度

 2000℃

 焼結サイズ

 φ50×100H

 サーボプレス

 最大推力 200kN

 雰囲気  真空or不活性ガス雰囲気








3ゾーンVGF炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 加熱源  金属ヒーター、3ゾーン
 加熱温度

 1000℃

 温度測定方式

 K熱電対

 雰囲気

 不活性ガス雰囲気or大気

 ルツボ

 石英、φ170









横型ゾーン加熱炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置









 主仕様


 加熱源  金属ヒーター
 加熱温度

 1100℃

 温度測定方式

 R熱電対

 雰囲気

 真空or不活性ガス雰囲気









4ゾーンブリッジマン装置

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置





















 主仕様


 加熱源  金属ヒーター、4ゾーン
 加熱温度

 900℃

 温度測定方式

 K熱電対

 雰囲気

 大気雰囲気























高周波加熱炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 電源  高周波誘導電源、30kW、20kHz
 加熱温度

 2200℃

 温度測定方式

 2色放射温度計

 雰囲気

 不活性ガス雰囲気

 ルツボ

 W、ID50x50H























1インチCZ炉

ワイヤー加熱装置 ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD(引下げ) 引下げ装置











 主仕様


 電源  高周波誘導電源、40kW、11kHz
 加熱温度

 2000℃

 S/L軸昇降

 0.2~20㎜/min

 S/R軸回転

 0.6~60rpm

 雰囲気

 真空or不活性ガス雰囲気

 ルツボ

 Ir、φ60×60H
