ホットプレス(1~1000t)

ホットプレス、1tクラスの小型ホットプレスから1000tクラスの大型ホットプレスにも対応致します。ホットスタンプ 高温炉 大気炉 真空炉 溶解炉 熱処理炉 真空管式発振機 タングステンヒーター 真空炉 ビレットヒータ 金属加熱 高周波加熱 高周波溶解炉 ホットプレス ハイブリッド加熱 ホットスタンピング 高温炉 溶解炉 高周波溶解炉 通電焼結装置 真空管式発振機 マイクロPD 引下げ装置

1~1000tのプレスに対応
均一で精密なプレス制御が可能

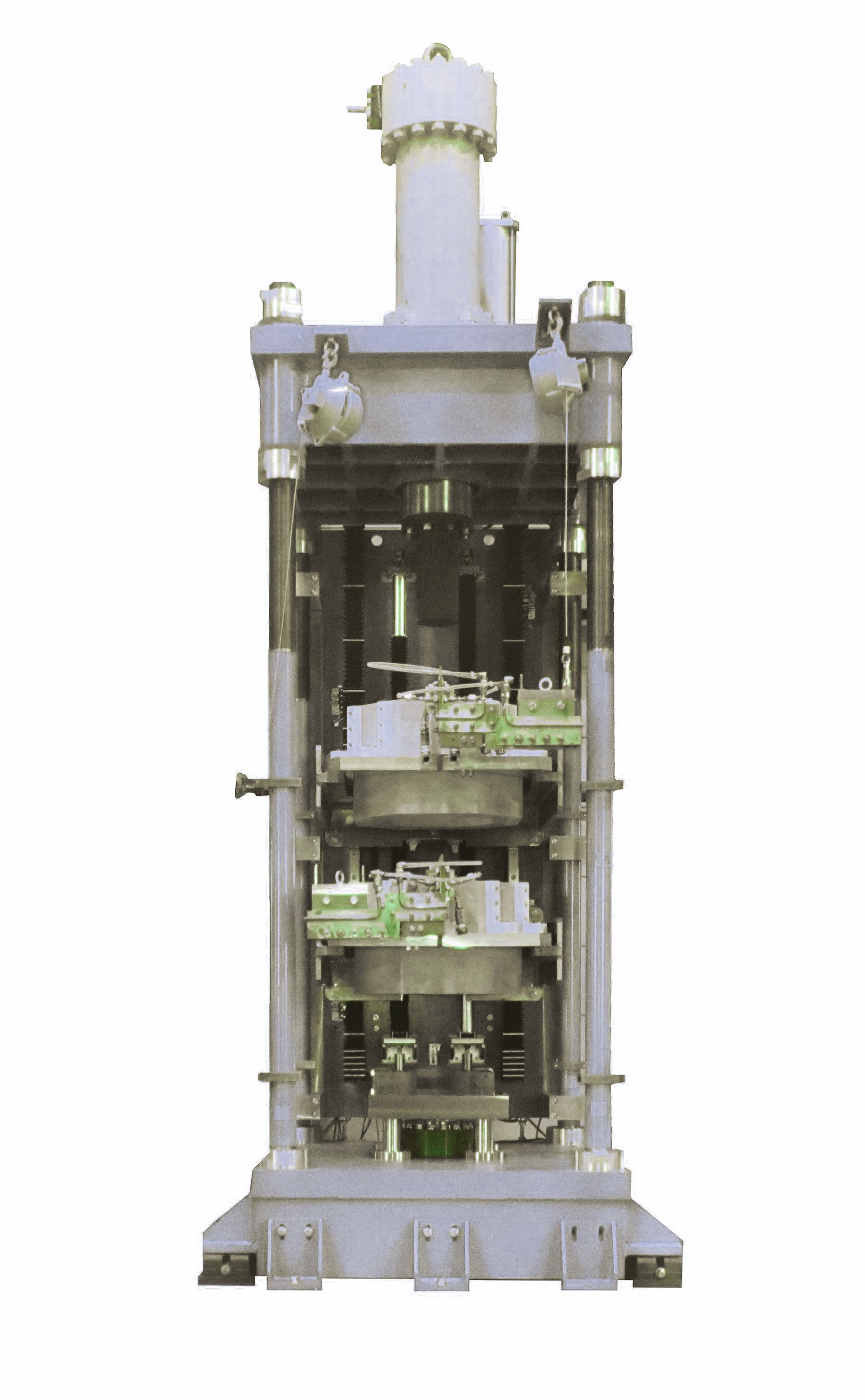

CHP-8000

概要



セラミックス材、ターゲット材、各種金属を高温・高圧でプレス処理・焼結・拡散接合することが可能です。
加熱温度2500℃までの実績とシミュレーションを基に、ご希望の温度分布を実現し1tクラスの小型ホットプレスから1000tクラスの大型ホットプレスに対応致します。
加熱方式、雰囲気はご要望によりお選びいただけます。

加熱方式別の特長

  • 抵抗加熱式 :均熱に優れたヒーター設計。ヒーターは黒鉛・金属を選択できます
  • ブロックヒーター式 :1000℃迄対応可能。均熱に優れ各種素材の拡散接合、成形処理に用いられます
  • 高周波誘導加熱式 :急速加熱や局所加熱が可能。加熱コイルを多段にすることで温度勾配を得られます

仕様

加熱方式 抵抗加熱式 ブロックヒーター式 高周波誘導加熱式
長所

均熱に優れたヒーター

設計、ヒーターを黒鉛

・金属から選択可能

均熱に優れ各種素材の

拡散接合、成形処理に

採用

急速加熱・局所加熱が

可能、加熱コイルを

多段にすることで

温度勾配を得る

加熱温度 2500℃ 1100 2000℃
プレス圧力

10~8000kN

10~500kN

10~1000kN

均熱 ±10~20℃

±10℃

(ブロックサイズ□600mmに対して

400mmの範囲)

±10~20℃
雰囲気 真空or不活性ガス雰囲気 真空・大気・不活性ガス雰囲気 大気
真空排気装置

油回転ポンプ、メカニカルブースターポンプ

到達真空度 10-3 Pa台(空炉、常温) 10-1 Pa台(空炉、常温) 10-3 Pa台(空炉、常温)
制御盤

タッチパネル、シーケンサー制御(加熱、雰囲気、圧力)

上下2ゾーン昇降式
ゾーン加熱 対応可能(ゾーン数については別途打ち合わせ)





加熱方式別の型番

プレス方式
プレス圧力

加熱方式

抵抗加熱式ブロックヒーター式高周波誘導加熱式











油圧・サーボ











1ton

CHP-0010

BHP-0010 IHP-0010

5ton

CHP-0050 BHP-0050 IHP-0050

10ton

CHP-0100 BHP-0100  IHP-0100

20ton

CHP-0200 BHP-0200 IHP-0200

30ton

CHP-0300 BHP-0300 IHP-0300

50ton

CHP-0500 BHP-0500 IHP-0500





油圧









100ton

CHP-1000 IHP-1000

200ton

CHP-2000

300ton

CHP-3000

400ton

CHP-4000
500ton CHP-5000

600ton

CHP-6000
700ton CHP-7000
800ton CHP-8000
